目前，激光位移傳感器按照原理可分為激光三角測量法和激光回波分析法兩種，其中激光三角測量法適用于高精度、短距離的測量，激光回波分析法則用于遠距離測量。在當前的工業機器人應用中，通常采用三角測量法，這種方法最高線性度可達1um，分辨率可達到0.1um的水平。

激光傳感器工作時，先由激光發射二極管對準目標發射激光脈沖。經目標反射后激光向各方向散射。部分散射光返回到傳感器接收器，被光學系統接收后成像到雪崩光電二極管上。雪崩光電二極管是一種內部具有放大功能的光學傳感器，因此它能檢測極其微弱的光信號，并將其轉化為相應的電信號。 　常見的是激光測距傳感器，它通過記錄并處理從光脈沖發出到返回被接收所經歷的時間，即可測定目標距離。激光傳感器必須極其精確地測定傳輸時間，因為光速太快。

例如，光速約為3*10^8m/s，要想使分辨率達到1mm，則傳輸時間測距傳感器的電子電路必須能分辨出以下極短的時間：0.001m/(3*10^8m/s)=3ps

要分辨出3ps的時間，這是對電子技術提出的過高要求，實現起來造價太高。但是如今的激光測距傳感器巧妙地避開了這一障礙，利用一種簡單的統計學原理，即平均法則實現了1mm的分辨率，并且能保證響應速度。

激光位移傳感器是利用激光技術進行測量的傳感器，由激光器、激光檢測器和測量電路組成。作為新型測量設備，激光位移傳感器能夠精確非接觸測量被測物體的位置、位移等變化，還可測量位移、厚度、振動、距離、直徑等精密的幾何測量。

1、長度的測量

將測量的組件放在指定位置的輸送帶上，激光傳感器檢測到該組件并與觸發的激光掃描儀同時進行測量，最后得到組件的長度。

2、均勻度的檢查

在要測量的工件運動的傾斜方向一行放幾個激光傳感器，直接通過一個傳感器進行度量值的輸出，另外也可以用一個軟件計算出度量值，并根據信號或數據讀出結果。

3、電子元件的檢查

用兩個激光掃描儀，將被測元件擺放在兩者之間，最后通過傳感器讀出數據，從而檢測出該元件尺寸的精確度及完整性。

按照測量原理， 激光位移傳感器分為激光三角測量法和激光回波分析法， 激光三角測量法一般適用于高精度、短距離的測量，而激光回波分析法則用于遠距離測量，下面分別介紹激光三角測量原理和激光回波分析原理。

激光位移傳感器原理之激光三角測量法原理

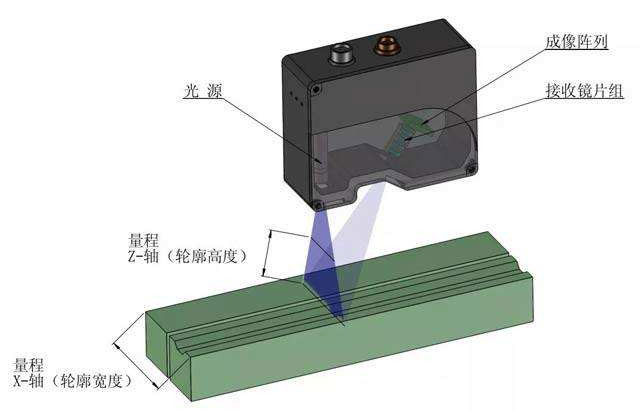

激光發射器通過鏡頭將可見紅色激光射向被測物體表面，經物體反射的激光通過接收器鏡頭，被內部的CCD線性相機接收，根據不同的距離，CCD線性相機可以在不同的角度下“看見”這個光點。根據這個角度及已知的激光和相機之間的距離，數字信號處理器就能計算出傳感器和被測物體之間的距離。

同時，光束在接收元件的位置通過模擬和數字電路處理，并通過微處理器分析，計算出相應的輸出值，并在用戶設定的模擬量窗口內，按比例輸出標準數據信號。如果使用開關量輸出，則在設定的窗口內導通，窗口之外截止。另外，模擬量與開關量輸出可獨立設置檢測窗口。

激光位移傳感器原理之激光回波分析原理

激光位移傳感器采用回波分析原理來測量距離以達到一定程度的精度。傳感器內部是由處理器單元、回波處理單元、激光發射器、激光接收器等部分組成。激光位移傳感器通過激光發射器每秒發射一百萬個激光脈沖到檢測物并返回至接收器，處理器計算激光脈沖遇到檢測物并返回至接收器所需的時間，以此計算出距離值，該輸出值是將上千次的測量結果進行的平均輸出。即所謂的脈沖時間法測量的。激光回波分析法適合于長距離檢測，但測量精度相對于激光三角測量法要低，最遠檢測距離可達250m。

新特光電該傳感器采用了全球?qū)＠夹g(shù)—錐光偏振全息技術，此技術相較于各種工業應用的標準距離測量方法明顯更具優勢，此傳感器無運動部件所以產品的穩定和精度更好。
